真空排水系统的配置详解

　　真空排水系统核心配置围绕“负压驱动-污水收集-输送排放”闭环设计，主要由真空泵站、真空界面单元、真空管道及辅助设备组成，适配排水点分散、地形复杂等场景，遵循T/CECS 544-2018规范，确保运行高xiao密闭。

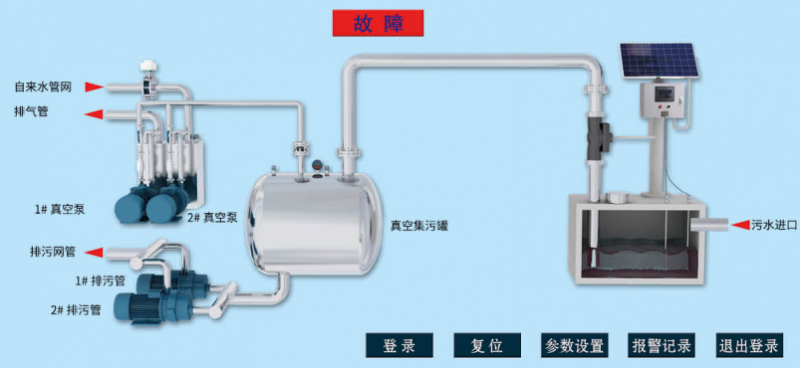

　　核心动力配置——真空泵站，分为带真空罐与无真空罐两种类型。带真空罐泵站适配主管蕞长3000m、提升高度≤6m场景，真空罐需维持-0.05MPa~-0.07MPa真空度；无真空罐泵站适用于主管蕞长300m、提升高度≤3m场景，均需配备备用泵保障连续运行。真空泵常用水环式，单台功率≤15kW，抽气量根据排水量定制。

　　真空排水系统末端收集配置——真空界面单元，涵盖真空便器、真空地漏、真空界面阀单元等，需具备补气功能与前置隔污装置。其中真空便器冲洗水量≤1.5L，节水优势显著；餐饮场景需额外配置真空隔油器，实现油水分离后分别排放。传感器与阀控制器联动，可自动感知液位、控制阀门启闭。

　　真空排水系统输送管道配置——真空管道选用UPVC、HDPE或不锈钢材质，耐受负压≥0.09MPa，管径范围dn65~dn250[3]。管道敷设需保证密闭性，采用45°弯头、斜三通，避免90°管件防堵塞，水平管道坡度不小于0.2%，累积提升不超过3.5米。接户管选用75~160mm UPVC管，按管径设置1%~2%坡度。
　　真空排水系统辅助配置含除臭、在线监测及防冻保温设施，泵站需设置机械通风（每小时8-12次换气）与减振降噪装置。管道穿墙穿楼板处设套管密封，户外裸露管道需做保温包扎；所有排水口需设置存水弯，防止臭气回溢。系统安装后需通过气密性测试，2小时内负压下降≤5%为合格。
